Вертикальное электрическое зондирование (ВЭЗ)

Вертикальное электрическое зондирование (ВЭЗ) – метод разведочной геофизики. Относится к электроразведке, входит в группу методов кажущегося сопротивления.

Цель метода – измерить кажущееся сопротивление грунта в воображаемой точке О. Вблизи неё в грунт забивают два измерительных электрода (их называют приёмными) (рис. 1).

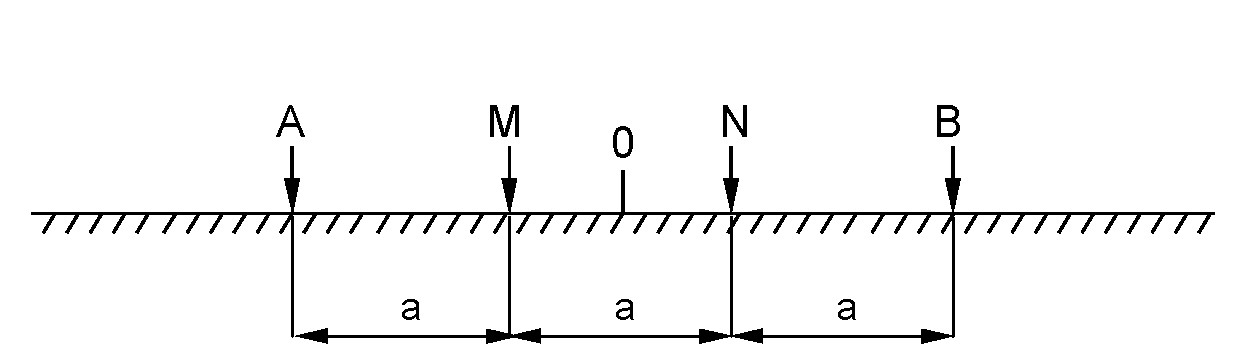

Симметричная установка ВЭЗ

Между ними измеряют разность потенциалов, сами электроды обозначают буквами M и N. Так как естественных электрических токов в грунте нет, то эти токи необходимо создать на время измерения искусственно — для этого на некотором расстоянии от точки измерения размещают ещё два электрода, которые соединяют с генератором электрического тока. Эти электроды называют питающими и обозначают буквами A и B. Часть тока, стекающего с них, «теряется» в породе из-за её сопротивления, а его величина как раз и влияет на потенциал, который снимают с электродов M и N. Всю комбинацию электродов A, B, M, N, а также точки O, генератора тока и соединительных проводов называют установкой ВЭЗ. Естественно, что ток будет стремиться в массе своей идти от электрода A к электроду B самым кратчайшим путём, но глубину его проникновения можно увеличивать, увеличивая расстояние между этими электродами.

Метод используется для геологического и литологического расчленения пластов грунта по средствам определения удельного электрического сопротивления грунта. Метод позволяет определить слой грунта с наименьшим удельным электрическим сопротивлением, что в дальнейшем будет необходимо при устройстве заземления.

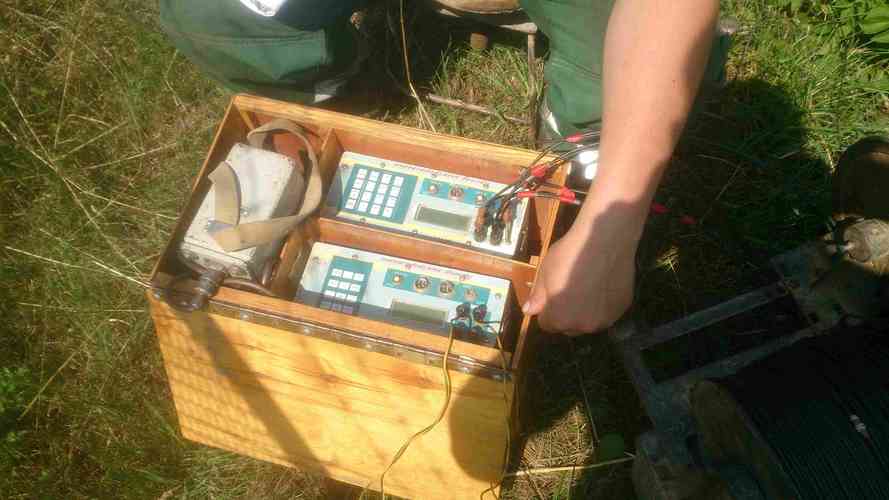

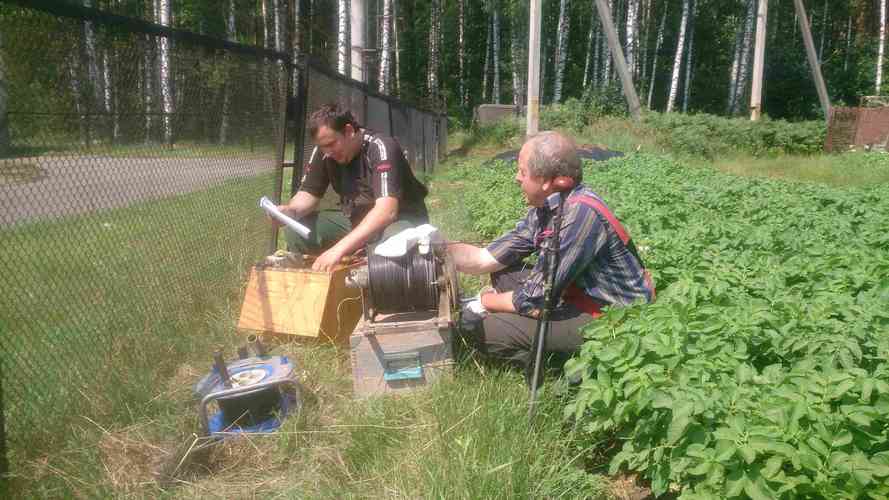

В полевых работах используется аппаратура ЭРП-1.

Обработка полевых материалов выполняется с помощью пакета программ IPI-1D.
